LPG - Light Pattern Generator

LPG - Light Pattern Generator 特點

• 高穩定性的光學輸出：LPG 解決了傳統投影機在預熱、溫度變化或驅動水平改變時容易產生的時間漂移、光譜偏移及低頻閃爍（Flicker）等問題。它提供極佳的時間、光譜與亮度穩定性，各個紅、綠、藍（R, G, B）高功率 LED 模組均具有獨立的電流與高頻脈衝寬度調變（PWM）控制。
• 極高的亮度表現：最大亮度可達 5,000,000 cd/m²（> 5 Mcd/m²）以上（85 % 白光），能為耦合效率較低的光導波元件提供充足的量測餘裕。
• 專為光導波量測設計的光學規格：
  。提供 47° 的可用平坦視場（Field of View），且焦平面在無限遠處，完全符合 AR 光導波輸入耦合器（input-coupler）的光學規格。
  。具備客製化配置的 2–4 mm 出射瞳（Exit pupil），其位置在最後一個光學表面前 1–3 mm 處，可直接與導波輸入耦合器的幾何形狀相容。
  。全影像視場的幾何畸變（Geometric field distortion）小於 5%。
• 電動測試圖案切換：配備 6 個位置的電動測試圖案（Reticle）滑軌，可由客戶自訂測試圖案（例如：開口光圈、點陣列、稀疏與密集棋盤格、MTF 測試圖案等）。

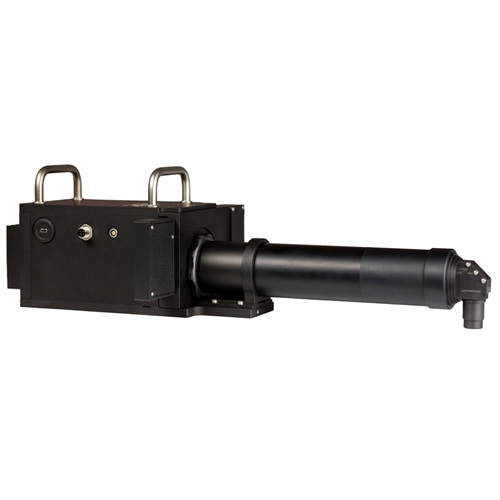

• 完整的自動化與控制介面：
  。可透過 USB-C 以 115,200 Baud 傳輸 SCPI 指令進行控制，支援圖形使用者介面（GUI）或直接透過 API 操作。
  。內建可程式化定序器（Sequencer），使用者可建立、儲存與重播自動化的光強度與測試圖案序列。
  。配備 LEMO 連接器的觸發 I/O（Trigger I/O），可與生產線處理器或量測相機（如 TechnoTeam LMK 影像光度計）直接串接，實現自動化終端檢測。
  。前方面板設有實體 Start 與 Step 按鈕，無需電腦即可手動運行或逐步執行定序器步驟。
• 即時光度監控：能即時監測亮度（cd/m²）、色度座標（CIE 1931 x, y 及 CIE 1976 u', v'）、相關色溫（CCT）、LED 電流與熱狀態。
• 多國語言支援：圖形使用者介面支援英文、德文、韓文與中文 。

LPG - Light Pattern Generator 應用

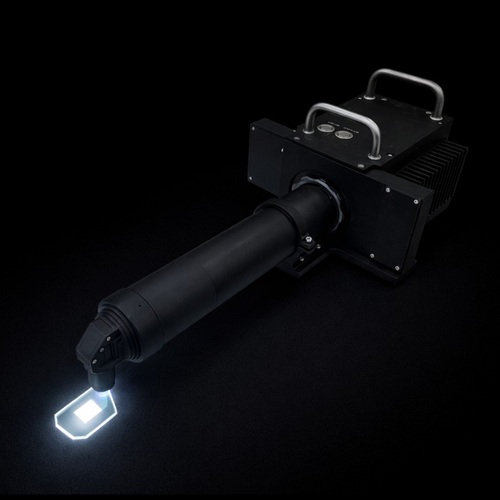

• AR 光導波特性分析（研發與進料檢驗）： 為單層及多層光導波（Single- and multi-layer waveguides）提供具備可追溯性（traceable）且高重複性的輸入照明，用於精準量測以下關鍵光學參數：
  亮度均勻性（Luminance uniformity）
  對比度（Contrast）
  雜散光（Stray light）
  色度性能（Chromatic performance）
  耦合效率（Coupling-efficiency）
• 近眼顯示器（NED）光學測試： 作為AR、VR、MR 以及智慧眼鏡元件的標準化參考輸入來源（Standardized reference input），確保光學評估的基準一致。
• 生產線自動化品質控制（線末檢測）： LPG 內建定序器、LEMO 觸發 I/O 及 SCPI API，使其能直接導入自動化生產線中進行終端檢測（end-of-line inspection）。其檢測的循環時間基本上僅受限於量測相機的拍攝速度 。在產線端，它常與TechnoTeam LMK 影像光度計（例如配備 NED 鏡頭的 LMK 6 系列）搭配使用，進行端到端的自動化檢測。
• 跨實驗室基準測試與供應鏈比對（Cross-laboratory benchmarking）： 由於 LPG 是一個經過校準且極度穩定的基準光源，它能讓品牌 OEM 廠與不同供應商（Supplier）端所量測到的數據具有直接可比性。這有助於在整個供應鏈中建立統一、一致的性能評估標準，避免因測試光源飄移而產生檢測爭議。
