TrueSurface形貌拉曼成像

發布時間: 2022-04-08 14:58

Witec

同步化學成份分析與形貌輪廓分析
WITec 專利 —— TrueSurface 顯微鏡，實現樣品粗糙表面的始終共聚焦拉曼成像。WITec 研發的形貌拉曼成像技術，創新性地將非常先進的光學輪廓儀集成到拉曼顯微系統上，實現一次同步操作。
TrueSurface形貌拉曼成像原理

在無需製備樣品的情況下，沿著表面或在設定距離內進行精確測量，並獲得粗糙、傾斜或不規則形狀樣品的3D化學分析結果。在共聚焦顯微鏡裡，來自焦平面以外的光線通過探針孔後會大大被抑制。通過 TrueSurface 模塊，樣品表面在整個測量過程中都始終處於聚焦平面上，因此無需擔心其表面輪廓對拉曼信號的影響。光學傳感器控制物鏡與樣品表面之間的距離，精度可達亞微米級。因此，長時間測試過程中發生的任何變化，都可以通過輪廓儀調整，從而得到清晰詳盡的拉曼成像。

TrueSurface形貌拉曼成像應用

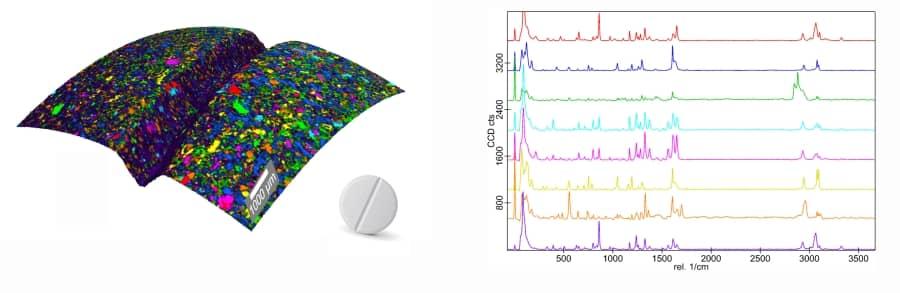

藥物片劑的形貌拉曼成像及其光譜	微米矽結構的形貌拉曼成像	紙張纖維素纖維的形貌拉曼成像

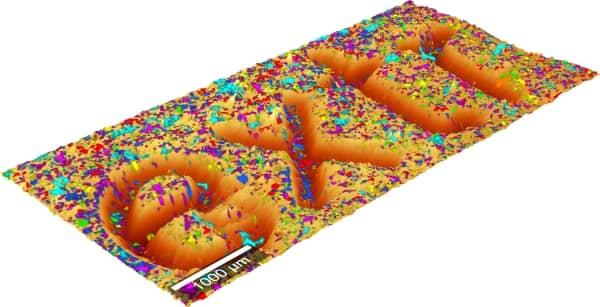

葡萄糖能量棒上鋸齒狀文字的形貌拉曼成像	牙齒表面的形貌共聚焦拉曼顯微鏡成像
