FP-1樓層式隔震平台

發布時間: 2020-09-09 17:13

Minus K

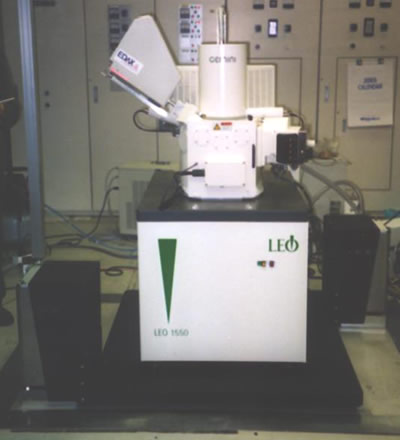

FP-1平台，是一個大平面的平台組合，主要由2~3組SM-1隔震器組成，將平台連接到隔震器的支腿，隔震器底板和千斤頂螺旋板，有助於將負載分散到地板上。FP-1的上平台，是一塊很重的不鏽鋼板，通常其重量比顯微鏡系統本身還要重很多，這個設計是為了分散整個系統的重量集中在中心位置，可以減少水平向的變形產生影響；另外一個原因，是因為整體重量如果遠大於系統本身，那顯微鏡上的配件(例如：軟硬管部件)，對整體隔震性影響就會相對小很多。

SEMs與TEMs系統中，通常只有控制塔有做隔震設計；但有部分設計，會把控制塔、顯示器，以及其他原件通通放到隔震台上。整個隔震系統，可以達到0.5Hz的自然頻率，並且系統與外部線路、軟管和電纜等等的外部配件獨立配重，這可以讓系統的中心控制塔與其他方向的應力隔離，避免影響寶貴的量測精度。
WITHOUT MINUS K VIBRATION ISOLATION	WITH MINUS K VIBRATION ISOLATION

JEOL JEM-1400 TEM out of spec before Minus K's FP-1	JEOL JEM-1400 TEM within spec with Minus K's FP-1
