微米孔洞薄膜 TEM Grids

發布時間: 2023-03-22 14:56

Norcada

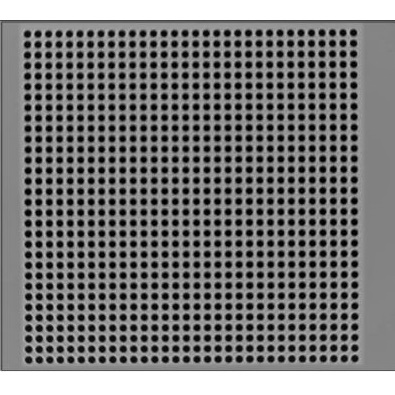

Norcada的TEM網格上的微孔膜（NH0系列）具有一系列不同孔徑的微孔，排列在不同的間距（步距）的正方形晶格上，以適應不同的設計。孔陣列區域位於正方形膜上，且膜位於標準TEM網格的框架中心。圖像顯示了NH050A1032型微孔膜在TEM尺寸網格上的孔陣列。
微米孔洞薄膜 TEM Grids 系列規格
Micro-Porous Membrane on 200µm Thick Silicon TEM Grid

Part Number	SiN Thick.	Window Size	Hole Dia.	Array Size	Pitch X=Y
NH050A549	50nm	0.5×0.5mm	5µm	49×49	10µm
NH050A1032	50nm	0.5×0.5mm	10µm	32×32	15µm
NH050A2019	50nm	0.5×0.5mm	20µm	19×19	25µm
NH050A3013	50nm	0.5×0.5mm	30µm	13×13	35µm
NH005A54	50nm	0.05×0.05mm	5µm	4×4	10µm
NH005A102	50nm	0.05×0.05mm	10µm	2×2	15µm
NH050D549	200nm	0.5×0.5mm	5µm	49×49	10µm
NH050D1032	200nm	0.5×0.5mm	10µm	32×32	15µm
NH050D2019	200nm	0.5×0.5mm	20µm	19×19	25µm
NH050D3013	200nm	0.5×0.5mm	30µm	13×13	35µm
NH050C549	100nm	0.5×0.5mm	5µm	49×49	10µm
NH050C1032	100nm	0.5×0.5mm	10µm	32×32	15µm
NH050C2019	100nm	0.5×0.5mm	20µm	19×19	25µm
NH050C3013	100nm	0.5×0.5mm	30µm	13×13	35µm
NH005D54	200nm	0.05×0.05mm	5µm	4×4	10µm
NH005D102	200nm	0.05×0.05mm	10µm	2×2	15µm

Nano-Porous Membrane on 200µm Thick Silicon TEM Grid

Part Number	SiN Thick.	Window Size	Hole Dia.	Array Size	Pitch X=Y
NH005A01	50nm	50×50µm	100nm	25×25	200nm
NH005A03	50nm	50×50µm	300nm	25×25	600nm
NH005A05	50nm	50×50µm	500nm	25×25	1.0µm
NH005A1	50nm	50×50µm	1.0µm	15×15	2.0µm
NH050A03	50nm	0.5×0.5mm	300nm	25x25x4	1.5µm
NH050A05	50nm	0.5×0.5mm	500nm	25x25x4	2.5µm
NH050A1	50nm	0.5×0.5mm	1.0µm	15x15x4	5.0µm
NH005D03	200nm	50×50µm	300nm	25×25	600nm
NH005D05	200nm	50×50µm	500nm	25×25	1.0µm
NH005D1	200nm	50×50µm	1.0µm	15×15	2.0µm
NH050D03	200nm	0.5×0.5mm	300nm	25x25x4	1.5µm
NH050D05	200nm	0.5×0.5mm	500nm	25x25x4	2.5µm
NH050D1	200nm	0.5×0.5mm	1.0µm	15x15x4	5.0µm
